动脉智慧喷淋系统,助力港口环保智能化


济宁市委市政府针对港口企业扬尘治理环保工作先后提出“36字方针”和抑尘极限化、堆场车间化、喷淋智能化、车辆清洁化 “四化”新要求,面对日益严峻的环保形势和强化监管的迫切需求,针对线下监管成本高,劳动强度大,区域广、覆盖面大等问题,智能喷淋监管系统应运而生。



港口现状

  济宁友邦京杭运河物流有限公司目前1个洗车台,有落料口4个(分别是2#落料口,西皮带机、移动皮带机、东皮带机),除了移动皮带机是使用装船机进行进行装卸煤操作外,其他落料口都是通过皮带机进行装卸煤操作。




智能港口喷淋软硬件组成

喷淋智能监控系统组成:

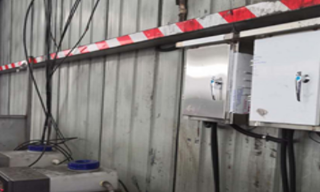

喷淋智能终端

  ◆ 采集传感器感应到的数据并通过 4G 网络上传至中心服务器

  ◆ 接收服务器下达的控制指令并执行相应的动作


2.云服务器

  用来存储用户数据,运行应用程序。

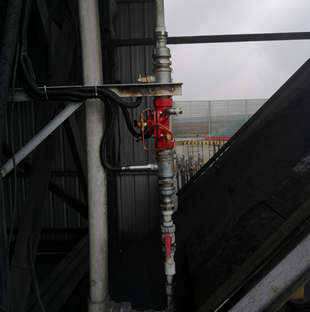

3.电磁阀

  控制管道末端喷枪的开启和关闭。

4.泄水阀

  在喷淋结束后自动泄掉管道内的存水。

5.压力传感器

  实时获取管道压力传感数据

6.流量计开关

  检测水流,输出开关量信号


7.电流互感器

  采集设备运行电流值

8.电脑Web端软件

  web 端采用 B/S(浏览器/服务器)架构,软件系统安装到云服务器,用户只需在集控室打开浏览器输入相应的 网址即可访问。


9.手机app端软件

  操作人员可通过 app 进行喷淋状态查看和喷枪控制。







智能港口喷淋工作模式

洗车台工作模式:

  出港车辆进入洗车台内,触发智能喷淋装置,开始采集此次洗车台的喷水次数、喷水时间、喷水时长、喷水压力等喷淋数据,通过智能网关将接收到的数据上传至系统服务器,后经过软件分析、处理后,将喷淋数据在港口智能喷淋监管平台上展示,为各级中心值班人员提供实时喷淋数据。


落料口工作模式:

  当落料口皮带机运行时,落料口智能喷淋系统自动开启,采集喷水次数、喷水时间、喷水时长、喷水压力等喷淋数据,智能网关上传实时数据至平台。

操作模式:

  远程控制:智能网关通过接收服务器下达的控制指令,执行相应的动作。只要有网络,用户足不出户便可实现对电磁阀、水泵的打开和关闭操作。

  自动控制:该模式将喷枪与设备关联,通过读取设备的感应电流,来设定合适的阈值,来实现自动控制,即皮带机开则喷淋开,皮带机关掉则喷淋关。

  手动控制:在设备断电,欠费等意外状况下,可通过手动控制方式。



产品亮点

弹窗提醒

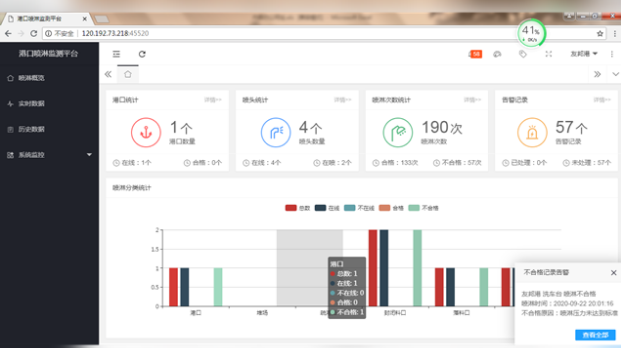

  喷淋智能化平台通过智能算法实现对喷淋时间、喷淋压力不符合《济宁市港口大气污染防治技术导则》要求的情况自动弹窗提醒。以便企业及时作出响应。


喷淋数据采集

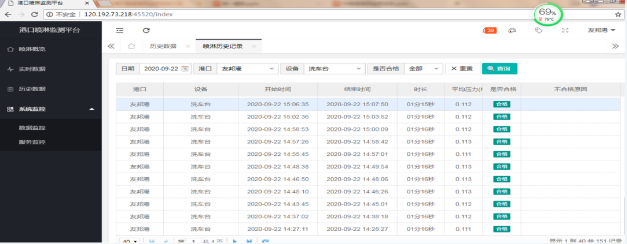

  智能网关采集大量监测数据(喷水次数、喷水时间、喷水时长、喷水压力等),通过系统平台,用户可快速直观地观察到这些实时数据,以便做出判断或决策。


港口料口联动控制

  系统监控落料口工作情况,实现送料机工作,棚内喷淋控制系统自动启动,送料机停机,棚内喷淋控制系统自动停止,泄流阀自动打开,放空管道内余水防止冬季结冰冻坏设备,同时把喷淋数据上传平台显示。    通过手机APP和PC,港口人员可以实现对港区落料口喷淋设备的实时监控和远程 开始/关闭操作。

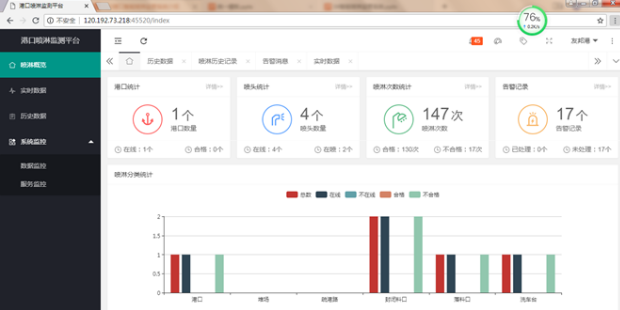

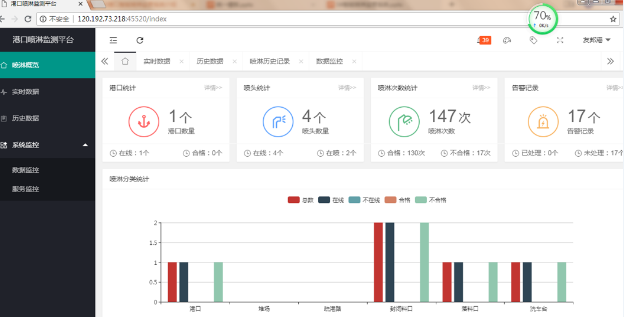

实时数据监控

  PC端和移动端同步工作,让操作更加便捷,工作更高效。前端的硬件设备和后端的软件平台的搭建,共同实现了对喷淋系统运行的精准化、信息化、数字化管理。实现用户使用更方便,局里管理更直观。




实用效果

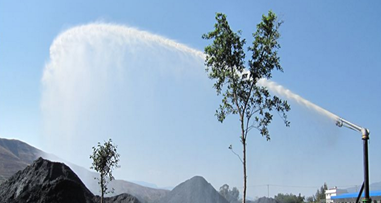

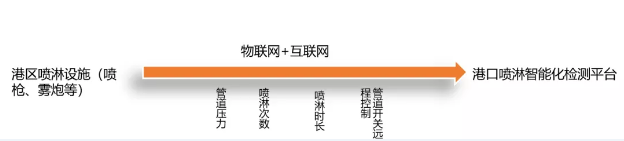

  喷淋监管系统利用互联网+物联网技术,实现对港区喷淋状况实时监管。利用物联网技术采集前端硬件设备的喷淋数据,将喷淋数据显示到港口喷淋智能化检测平台上来,可通过平台实现对落料口在工作时实现喷淋系统自动控制,通过手机app可以实现对单个点位的控制,达到精准化操作。


  通过喷淋智能监测平台的运行提高了各级中心监管效率,增强了监管力度,节省了人力成本,可以实现与港口原有的视频监控配合,实现视频图像与现场数据的配合,监测与监控喷淋次数、时长、压力等信息,还可以进行弹窗告警提示,以便各级中心能够及时发现违规问题,及时作出响应。

  喷淋智能监测可以接入中心现有的闭环管理平台,实现对压力和时间等不符合要求的问题进行立案派遣,形成闭环管理,进一步提升了线上监察能力,推动了平台运行的制度化、规范化、流程化、智能化、形成了港口污染防治新的线上监察新模式。
